基于旗鱼算法优化卷积神经网络结合长短期记忆网络与注意力机制(CNN-LSTM-Attention)的风电场发电功率预测
文章目录
- 基于旗鱼算法优化卷积神经网络结合长短期记忆网络与注意力机制(CNN-LSTM-Attention)的风电场发电功率预测
-
- 1.CNN原理
- 2.LSTM原理
- 3.注意力机制
- 4.CNN-LSTM-Attention
- 5.风电功率预测
- 5.1 数据集
- 6.基于旗鱼算法优化的CNN-LSTM-Attention
- 7.实验结果
- 8.Matlab代码
1.CNN原理
卷积神经网络（Convolutional Neural Network，CNN）是一种广泛应用于图像和视频处理任务的神经网络模型[13]。 CNN 模型通常由多个卷积层、激活函数、池化层和全连接层组成，通过反向传播算法进行训练。在训练过程中，CNN 通过调整权重参数来最小化损失函数，以使模型能够更好地预测目标。CNN 模型的网络结构如图 1 所示。
图 1 CNN 模型的网络结构
卷积计算方法：
Y i = f ( X i ⊗ w i + b b ) (1) Y_i=f\left(\mathrm{X}_i \otimes w_i+b_b\right) \tag{1} Yi=f(Xi⊗wi+bb)(1)
式中， ⊗ \otimes⊗ 为卷积操作； X i \mathrm{X}_iXi 为卷积计算的序列； w i w_iwi 为卷积核的权重； b b b_bbb 表示偏移量； f ( ⋅ ) f(\cdot)f(⋅) 为激活函数。
2.LSTM原理
LSTM 模型主要引入了"门"的机制，其中包含三个门：遗忘门、输入门和输出门。通过这些门的组合，LSTM 能 够在序列中有效地存储和检索信息，从而更好地捕捉长期依赖关系。其结构如图 1 所示。
图 1 LSTM 模型的网络结构
当前状态与上一时刻状态关系为
f t = σ ( W f ∙ [ h t − 1 , x t ] + b f ) i t = σ ( W i ∙ [ h t − 1 , x t ] + b i ) C ~ t = tanh ( W c ∙ [ h t − 1 , x t ] + b c ) o t = σ ( W o ∙ [ h t − 1 , x t ] + b o ) \begin{aligned} & f_t=\sigma\left(W_f \bullet\left[h_{t-1}, x_t\right]+b_f\right) \\ & i_t=\sigma\left(W_i \bullet\left[h_{t-1}, x_t\right]+b_i\right) \\ & \tilde{C}_t=\tanh \left(W_c \bullet\left[h_{t-1}, x_t\right]+b_c\right) \\ & o_t=\sigma\left(W_o \bullet\left[h_{t-1}, x_t\right]+b_o\right) \end{aligned} ft=σ(Wf∙[ht−1,xt]+bf)it=σ(Wi∙[ht−1,xt]+bi)C~t=tanh(Wc∙[ht−1,xt]+bc)ot=σ(Wo∙[ht−1,xt]+bo)
式中： σ \sigmaσ 为 sigmod 激活函数； tanh \tanhtanh 为双曲正切激活函数； h t − 1 h_{t-1}ht−1 为 t − 1 \mathrm{t}-1t−1 时刻的输出； f t , i t , C ~ t , o t f_t, ~ i_t, ~ \tilde{C}_t, ~ o_tft, it, C~t, ot 分别为 ：t时刻下遗忘门限，输入门限，状态矩阵，输出门限； W f , W i , W c , W o W_f, ~ W_i, ~ W_c, ~ W oWf, Wi, Wc, Wo 分别为各对应层的权重t； b f , b i , b c , b o b_f, ~ b_i, ~ b_c, ~ b_obf, bi, bc, bo分别为各对应层的偏置系数。
最后，新的状态表示为
C t = f t × c t − 1 + i t × C ~ t C_t=f_t \times c_{t-1}+i_t \times \tilde{C}_t Ct=ft×ct−1+it×C~t
3.注意力机制
注意力机制能对不同的输入特征赋予不同的权重，以增强重要特征，避免无关信息对最终结果造成影响。具体地，首先使用打分函数 S t S_tSt ，其表达式为
s t = tanh ( W h h t + b h ) s_t=\tanh \left(W_{\mathrm{h}} h_t+b_{\mathrm{h}}\right) st=tanh(Whht+bh)
式中： W y W_{\mathrm{y}}Wy 为 Attention 的权重； b y b_{\mathrm{y}}by 为 Attention 的偏差； v vv 为注意力值； h t ∗ h_t^*ht∗ 为 t 时刻 Attention 层的输出； α t \alpha_tαt 为权重系数。

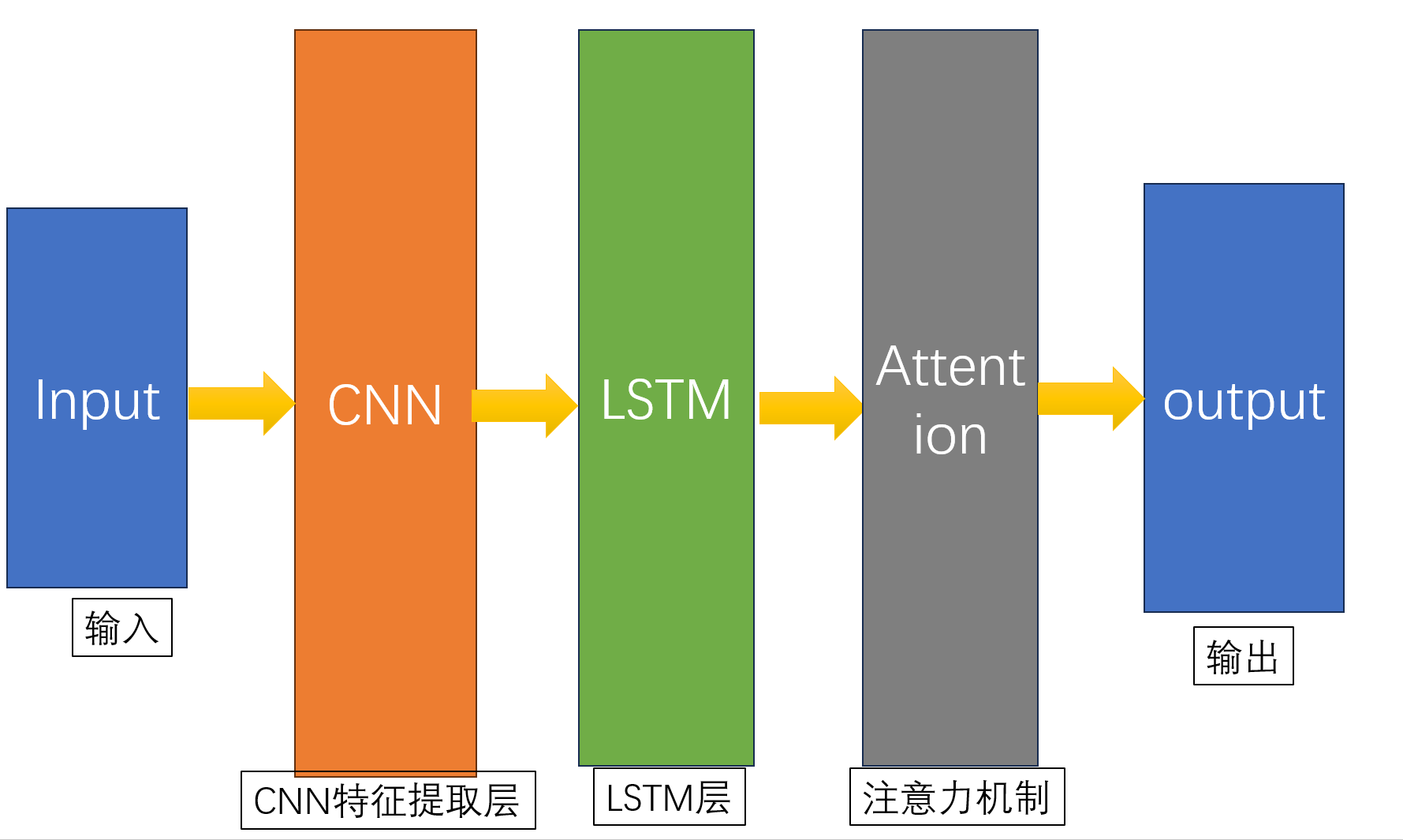

4.CNN-LSTM-Attention
利用卷积神经网络作为特征提取层，然后结合LSTM 与注意力机制进行预测
5.风电功率预测
5.1 数据集
数据集为2019年风电功率数据，数据集如下：
| 时间 | 测风塔10m风速(m/s) | 测风塔30m风速(m/s) | 测风塔50m风速(m/s) | 测风塔70m风速(m/s) | 轮毂高度风速(m/s) | 测风塔10m风向(°) | 测风塔30m风向(°) | 测风塔50m风向(°) | 测风塔70m风向(°) | 轮毂高度风向(°) | 温度(°) | 气压(hPa) | 湿度(%) | 实际发电功率（mw） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2019-01-01 00:00:00 | 0.223 | 0 | 0 | 0.818 | 0.818 | 166.816 | 177.355 | 6.224 | 210.836 | 210.836 | -13.154 | 898.71 | 53.497 | 0.979591 |
数据特征除时间意外，一共包含14维特征
我们利用Windowsize = 5天的数据预测下一天的数据， 于是5天的数据一共包含14*5=70维度，预测输出1维数据，即实际发电功率（mw）。实际应用中，Windowsize的大小可根据实际情况进行修改。
6.基于旗鱼算法优化的CNN-LSTM-Attention
旗鱼算法原理请参考：https://blog.csdn.net/u011835903/article/details/109256699
由前文可知，CNN-LSTM-Attentio的参数设置具有满目性。本文利用旗鱼算法对LSTM的参数（学习率，LSTM神经元个数，正则化参数）和注意力机制键值进行优化。适应度函数设计为训练集的MAPE平均百分比误差：
f i t n e s s = a r g m i n ( M A P E p r i d e c t ) fitness = argmin(MAPE{pridect}) fitness=argmin(MAPEpridect)
适应度函数选取训练后的MAPE误差。MAPE误差越小表明预测的数据与原始数据重合度越高。最终优化的输出为最佳学习率，LSTM神经元个数，正则化参数，注意力机制键值。然后利用最佳学习率，LSTM神经元个数，正则化参数，注意力机制键值训练后的网络对测试数据集进行测试。

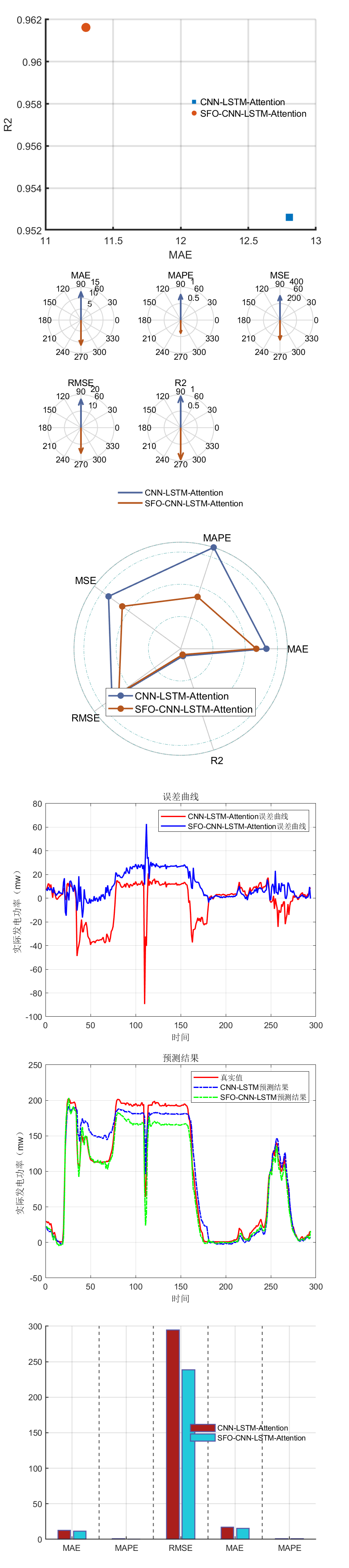

7.实验结果
8.Matlab代码
