在数字化转型浪潮中，企业对业务流程的可视化、标准化与自动化需求日益迫切。BPMN（Business Process Model and Notation，业务流程建模符号） 作为全球通用的业务流程建模标准，通过统一的图形语言打破了“业务人员说不清楚、IT人员看不懂”的沟通壁垒，成为连接业务需求与技术实现的核心桥梁。
一、BPMN的起源与发展
在BPMN出现前，企业建模缺乏统一规范：有的用流程图（Flowchart），有的用UML活动图，甚至有的用手绘草图——不同角色对同一流程的理解差异巨大，导致流程优化、系统开发效率低下。为解决这一问题，对象管理组织（OMG，Object Management Group） 于2004年首次发布BPMN 1.0版本，旨在定义一套“让业务人员能理解、IT人员能落地”的通用符号体系。
BPMN的发展历程可分为三个关键阶段：
1.BPMN 1.x（2004-2011）：奠定基础框架，明确了流程流、活动、网关等核心元素，但在“流程与系统的对接”“跨流程协作”等场景支持不足；
2.BPMN 2.0（2011）：里程碑版本，新增“流程执行语义”“数据对象”“消息流”等功能，正式成为ISO/IEC 19510:2013国际标准，实现了“从画图到落地”的突破（支持直接导入BPM系统自动化执行）；
3.BPMN 2.x迭代（2013至今）：持续优化细节，如BPMN 2.5增强了“案例管理集成”“决策节点灵活性”，进一步适配复杂业务场景（如金融风控、医疗诊疗等动态流程）。
二、BPMN的核心构成
BPMN的核心价值在于“用统一符号描述所有业务流程”，其元素体系可分为三大类，覆盖“流程如何流转”“数据如何传递”“谁来执行”三个核心维度。

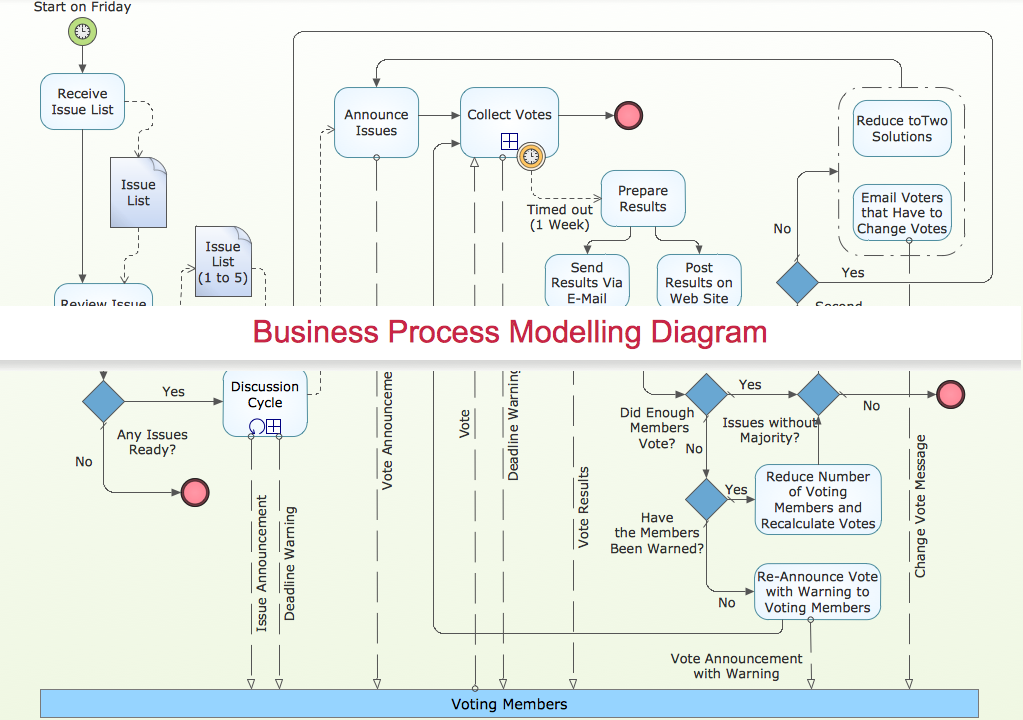

1.流程流元素：定义“流程的走向”
流程流元素是BPMN的骨架，用于描述业务活动的先后顺序、分支与终止，是建模的基础。
事件（Event） 是触发或终止流程的“瞬间事件”，主要分为三类。开始事件是流程的起点，图形符号为圆形内加“⊡”；中间事件是流程执行过程中触发的事件，比如“超时提醒”，图形符号为圆形内加对应图标（如时钟代表超时）；结束事件是流程的终点，图形符号为圆形内加“●”。
活动（Activity） 是流程中需要“执行的工作”，主要分为两类。任务是不可拆分的最小工作单元，比如“审核订单”，图形符号为带圆角的矩形；子流程是可折叠的复杂工作，比如“订单处理”就包含“审核、库存检查、发货”等步骤，图形符号为矩形内加“+”（点击“+”可展开查看子步骤）。
网关（Gateway） 是控制流程分支、合并的“决策点”，核心类型有三种。排他网关用于“二选一”的场景，比如“审核通过/驳回”，图形符号为菱形内加“×”；并行网关用于“同时执行多个步骤”的场景，比如“同步发货与发送短信通知”，图形符号为菱形内加“⊞”；包容网关用于“多选一或多选”的场景，比如“满足条件A或B则执行”，具体图形需结合场景标注。
序列流（Sequence Flow） 是连接上述元素的“箭头”，用于表示流程的执行顺序。箭头旁可标注“条件”，比如“审核结果=通过”，图形符号为带箭头的实线，条件通常标注在箭头上方。
2.数据元素
业务流程本质是“数据流转的过程”，BPMN通过数据元素明确“需要什么数据”“数据存在哪里”。
数据对象（Data Object）：流程中需要处理的数据，如“订单信息”“客户资料”，图形符号为带文档图标的矩形，通常与活动关联，以此表示“该活动需要用到或生成此数据”；
数据存储（Data Store）：长期存储数据的位置，如“订单数据库”“库存系统”，图形符号为带横线的矩形，用于表示“数据从这里读取或写入”；
数据关联（Data Association）：以虚线箭头呈现，连接数据对象/存储与活动，用于表明“数据的流向”，比如“从‘库存系统’读取数据到‘库存检查’活动”。
3.资源元素
流程的执行离不开“角色”与“参与方”，BPMN通过资源元素明确责任主体，避免“权责不清”。
泳池（Pool）：表示流程的“参与方”，可以是部门、企业或外部机构，比如“电商平台”“物流公司”，图形符号为大矩形，不同泳池代表不同的参与主体；
泳道（Lane）：泳池内的“细分角色/部门”，比如“电商平台”泳池下的“客服部”“财务部”，图形符号为泳池内的竖线分隔区，用于明确“同一主体内谁负责哪部分工作”；
角色（Participant）：在泳道或活动旁标注的“执行角色”，如“审核员”“仓库管理员”，以此明确“具体由谁执行该活动”。
4.BPMN的建模层级
BPMN支持不同粒度的建模，适配从“高层决策”到“系统开发”的全场景需求：
L1：流程概览层（顶层流程）：仅展示核心步骤，如“客户下单流程”可简化为“下单→审核→发货→完成”，主要用于高层汇报、跨部门对齐；
L2：详细流程层（操作流程）：补充分支、数据、角色信息，比如“审核”可拆分为“财务审核→库存审核”，同时标注“审核员角色”“需要订单金额数据”，主要用于流程优化、员工培训；
L3：技术映射层（执行流程）：关联系统接口、自动化规则，比如“库存检查”标注“调用库存系统API”“超时时间=5分钟”，主要用于导入BPM（业务流程管理）系统实现自动化。
三、BPMN的应用价值：企业为什么需要它？
BPMN并非“画图工具”，而是服务于企业流程管理全生命周期的“标准化工具”，其核心价值体现在四个方面：
1.打破“业务-IT壁垒”，统一沟通语言
业务人员用BPMN画出“订单审核流程”，IT人员可直接基于此图设计系统逻辑（如“排他网关对应系统中的‘if-else’判断”），无需反复沟通“流程到底是什么”。例如：某银行用BPMN梳理“贷款审批流程”后，业务团队与开发团队的需求对齐时间从“2周”缩短至“3天”。
2.可视化流程瓶颈，助力优化决策
通过BPMN图，企业可直观发现流程中的“冗余步骤”“等待节点”。例如：某零售企业的“退货流程”用BPMN建模后，发现“客服审核→财务审核”之间存在“24小时等待”，优化后改为“并行审核”，流程时长从“3天”缩短至“1天”。
3.支撑流程自动化，降本提效
BPMN 2.0的“执行语义”可直接被BPM系统（如Activiti、Flowable）解析，实现“画图即落地”。例如：企业画出“员工报销流程”后，导入BPM系统即可自动触发“报销单提交→部门经理审核→财务打款”，无需人工转发，错误率降低60%，效率提升40%。
4.满足合规审计，降低风险
在金融、医疗等强合规行业，BPMN图可作为“流程合规性证据”，清晰展示“每一步由谁执行、依据什么数据、符合什么规则”。例如：某保险公司用BPMN记录“理赔流程”，在监管审计时可快速追溯“每笔理赔的审核节点与责任人”，避免合规风险。
四、BPMN的实践步骤与工具
1.建模四步法：从“需求”到“落地”
1.步骤1：明确建模目标：确定是“流程梳理”“优化”还是“自动化”，避免“为了画图而画图”；
2.步骤2：调研流程细节：访谈流程参与方（如客服、财务），明确“步骤、角色、数据、分支条件”（如“审核不通过时是否需要退回客户”）；
3.步骤3：分层绘制流程图：先画L1概览图对齐需求，再画L2详细图补充细节，最后标注L3技术信息（如系统接口）；
4.步骤4：验证与迭代：组织业务、IT、风控等角色评审流程图，确认“是否符合实际业务”“是否可落地”，并根据反馈修改。
2.常用BPMN建模工具
不同工具适配不同场景，企业可根据需求选择：
入门级：Draw.io（免费在线，支持BPMN 2.0，适合个人/小型团队）、Microsoft Visio（Office集成，操作简单，适合非技术人员）；
专业级：Signavio（支持流程分析、模拟优化，适合大型企业流程管理）、Activiti Modeler（开源，与BPM系统无缝对接，适合IT团队自动化开发）；
协作级：Lucidchart（在线协作，支持多人实时编辑，适合跨部门团队共同建模）。
五、BPMN的局限性与延伸
尽管BPMN功能强大，但并非“万能工具”，需注意其局限性：
复杂度较高：元素类型多（如网关分6种），初学者需一定学习成本；
不擅长“决策逻辑”：BPMN侧重“流程步骤”，但无法详细描述“决策规则”（如“贷款审批中如何判断客户信用等级”），需搭配DMN（决策模型与符号） 标准使用；
动态流程适配不足：对于“医疗诊疗”“应急处理”等无固定步骤的动态流程，需结合CMMN（案例管理模型与符号） 补充。
结语
BPMN作为业务流程的“通用语言”，不仅是“画图工具”，更是企业实现“流程标准化、可视化、自动化”的核心基础。无论是数字化转型中的流程梳理，还是系统开发中的需求对接，BPMN都能帮助企业打破信息壁垒、提升效率、降低风险。掌握BPMN，本质上是掌握“用标准化思维管理业务”的能力——这正是企业在竞争中保持灵活与高效的关键。
